Как правильно подключить камеру заднего хода к магнитоле автомобиля

Для выполнения работы необходимо подготовить следующие инструменты: набор отверток, изолента, ненужные провода для тестирования и мультиметр. Работу следует начинать с отключения питания в автомобиле, чтобы избежать короткого замыкания и повреждения электрических компонентов.

Создание схемы подключения играет важную роль. Убедитесь, что видеоустройству предоставляется необходимое питательное напряжение, обычно 12 В. Продумайте, как проходит кабель от камеры к основному блоку, чтобы избежать механического повреждения и воздействия влаги. Используйте защитные кожухи в местах прохождения проводки.

На этапе соединения проводов обратите внимание на правильную идентификацию контактных площадок для видео- и аудиосигналов. Соедините видеопоток от устройства с соответствующим входом на консоли. Проверьте исправность каждого соединения с помощью мультиметра. Это обеспечит стабильность сигналов и снизит количество возможных помех.

После успешного завершения процесса подключения протестируйте систему перед окончательной сборкой. Убедитесь в корректной работе отображения изображения на экране аудиосистемы. При возникновении проблем проверьте все соединения и тестируйте работоспособность видеоустройства отдельно от системы.

Выбор камеры для установки

Определите тип устройства. Традиционные модели могут не подойти для современных автомобилей с различными системами помощи при парковке. Выбор камеры должен соответствовать характеристикам вашей машины.

Разрешение. Ищите устройства с высоким разрешением, например, 720p или 1080p. Это позволит получить четкую картинку даже в условиях плохой освещенности.

Угол обзора. Оптимальный угол наклона — от 120 до 180 градусов. Это обеспечит широкий обзор задней части вашего автомобиля, минимизируя «мертвые зоны».

Наличие ночной подсветки. Модели с инфракрасной подсветкой обеспечивают качество изображения в темное время суток, что увеличивает безопасность маневров.

Водонепроницаемость. Выбирайте устройства с высокой степенью защиты (например, IP67), чтобы избежать повреждений во время дождя или мытья автомобиля.

Совместимость. Убедитесь, что выбранное устройство совместимо с вашей аудиосистемой, учитывая тип подключения (RCA или беспроводной передатчик).

Дополнительные функции. Некоторые модели предлагают сетчатые линии парковки, улучшенное качество изображения или функцию предотвращения искажений. Эти опции могут быть полезны в процессе эксплуатации.

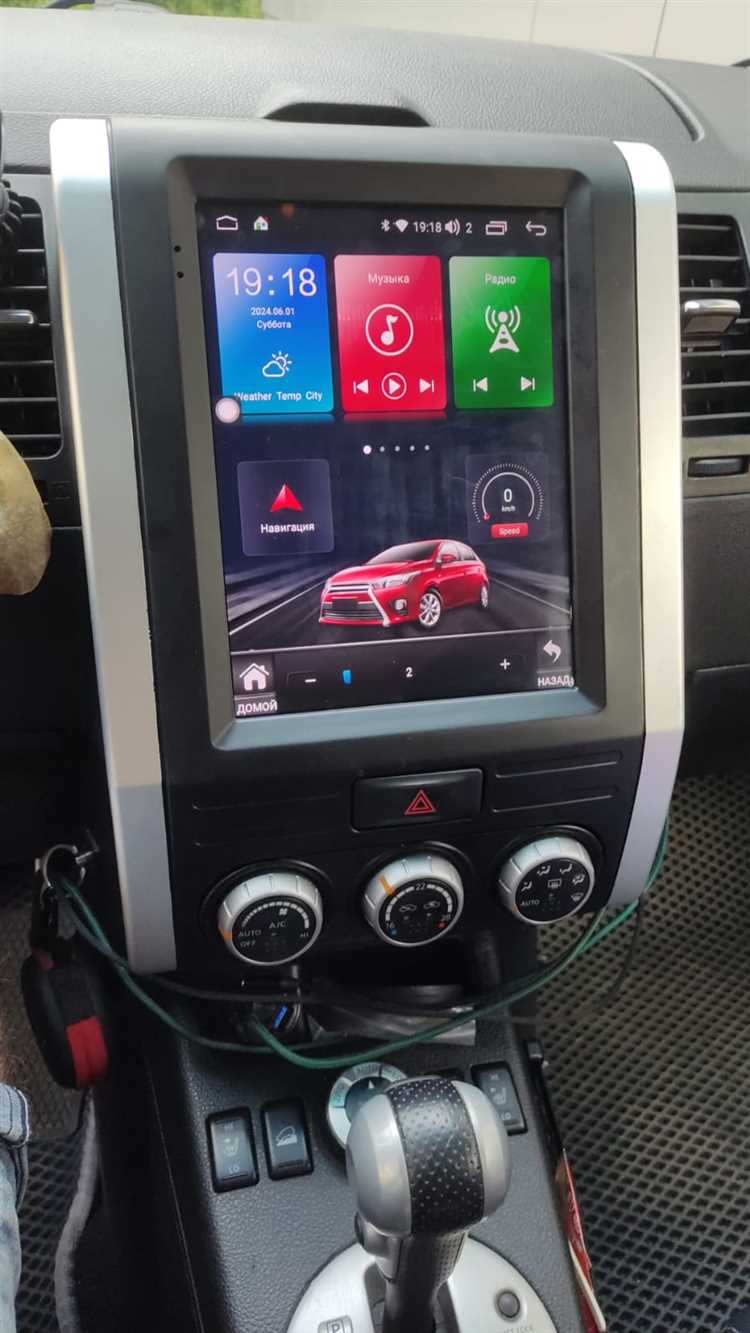

Проверка совместимости устройства с магнитолой

Перед покупкой важно убедиться, что выбранное оборудование совместимо с вашей аудиосистемой. Для этого проверьте технические характеристики магнитолы и устройства визуального контроля. Убедитесь, что поддерживаются одинаковые стандарты видео и типа соединения, например RCA или HDMI.

Посмотрите на доступные разъемы на панели магнитолы. Если у вас есть возможность, изучите пользовательское руководство, где находятся рекомендации по совместимости с аксессуарами. Обратите внимание на поддержку питания. Некоторые устройства требуют внешнего источника, а другие могут получать питание напрямую от магнитолы.

Также стоит учитывать разрешение и качество видео. Важно, чтобы качество картинки подходило к возможностям воспроизведения вашей головной единицы. Проверьте, есть ли обновления прошивки для магнитолы, которые могут добавить поддержку нужных функций или моделей.

Не забывайте о дополнительных возможностях, таких как управление элементами управления и поддержка парковочных линий. Часто производители предлагают специальные комплекты, которые гарантируют совместимость. Рекомендуется изучить форумы и отзывы пользователей на тему интеграции устройств.

Сравните характеристики нескольких моделей, чтобы выбрать оптимальный вариант, соответствующий вашим требованиям по функциональности и цене.

Инструменты и материалы для подключения

Для успешной установки системы вам понадобятся следующие компоненты:

Инструменты:

• Отвертка с плоской и крестовой насадкой
• Плоскогубцы
• Нож для изоляции проводов
• Мультитестер для проверки электрических соединений
• Кусачки для проводов
• Изолента или термоусадочные трубки для защиты соединений

Материалы:

• Аудиовизуальный провод для передачи сигнала
• Кабель для питания устройства (обычно 12V)
• Соединительные разъемы (например, папа/мама RCA)
• Крепежные элементы (держатели или скобы для надежной фиксации провода)
• Дополнительные элементы для защиты проводов от внешних воздействий (проводные муфты или защитные трубки)

Проанализируйте список и соберите все необходимые элементы перед началом работы. Это позволяет избежать задержек и улучшает общую продуктивность процесса установки.

Схема подключения к магнитоле

Для корректной интеграции устройства нужно следовать простой схеме. Начинаем с подключения видеовыхода от камеры к входу для изображения на мультимедийной системе. Обычно это RCA-провод с желтым разъемом. Убедитесь, что разъемы надежно зафиксированы.

Далее, нужно подключить питание. Питание камеры берется от задних фонарей, что позволяет ей включаться автоматически при включении задней передачи. Используйте жгут проводов, чтобы подвести +12V и ‘массу’. Убедитесь, что провода изолированы для предотвращения коротких замыканий.

После этого необходимо установить сигнал от камеры на вход видеосигнала магнитолы. Важно проверить, поддерживает ли устройство функцию отображения видео. Если подключение выполнено верно, изображение должно автоматически появляться на экране при включении задней передачи.

Обратите внимание на расположение проводов, чтобы избежать их повреждения. Правильная прокладка обеспечивает долгий срок службы всего оборудования. Рекомендуется использовать заливающее соединение для защиты соединений от влаги и грязи.

Перед завершением установки протестируйте систему. Убедитесь, что изображение передается корректно и нет помех. Если все работает, фиксируйте провода и убирайте лишние элементы, чтобы обеспечить аккуратный вид в салоне автомобиля.

Установка камеры на кузов авто

Выбор места для крепления устройства – ключевой шаг. Наиболее распространенные позиции: над номерным знаком или на бампере. Убедитесь, что камера не будет закрыта грязью или препятствиями, обеспечивая минимальное воздействие на угол обзора.

Подготовьте поверхность кузова, очистив её от грязи и воска. Рекомендуется использовать специальный клей для автомобильных аксессуаров, обеспечивающий надежную фиксацию. Проведите предварительное измерение, чтобы правильно расположить элемент относительно заднего обвеса авто.

При сверлении отверстий используйте сверло подходящего диаметра. Защитите поверхность от коррозии, обработав края специальной краской. Убедитесь, что провода проложены так, чтобы избежать механических повреждений. Используйте пластиковые или резиновые трубки для защиты проводки, когда она проходит через кузов.

После установки проверьте корректность работы перед запуском. Убедитесь, что изображение четкое и отображается в правильно заданном масштабе. При необходимости отрегулируйте угол обзора, чтобы избежать мертвых зон.

Финальный шаг – проверка надежности крепления. Убедитесь, что элемент прочно зафиксирован и не будет поврежден при движении. Это поможет предотвратить повреждения и необходимость повторного монтажа.

Проведение проводов от устройства к магнитоле

Выбор маршрута для прокладки кабелей играет ключевую роль в успешной установке. Рекомендуется использовать существующие каналы проводки, чтобы минимизировать риск повреждений. При этом важно оставить достаточный запас проводов для подключения к источникам питания и видеовыходам.

Перед началом работы стоит отключить аккумулятор автомобиля. Это предотвратит короткие замыкания и защитит электронные компоненты. Прокладывайте провода так, чтобы они не перетирались о металл кузова и не подвергались воздействию высоких температур.

Для обеспечения надежного соединения рекомендуется использовать изоляционные втулки на местах, где провода проходят через запираемые элементы. Избегайте излишнего натяжения проводов: оставляйте небольшие радиусы для сгибов, чтобы предотвратить механическое повреждение.

Сложные участки, такие как области между дверями и кузовом, требуют внимание. Используйте гибкие кабели и специальные проложенные в этих местах каналы для избежания перегибов. Наружные соединения лучше защищать с помощью термоусадки и изоляционной ленты, чтобы предотвратить воздействие влаги.

После завершения установки проверьте, чтобы провода были надежно закреплены, не мешали движению механических частей автомобиля и не создавали шумов. Завершив прокладки, можно подключить кабели к соответствующим входам устройства, проводя тестирование на работоспособность перед окончательной сборкой.

Подключение питания к устройству

Для обеспечения корректной работы потребуется выполнить подключение к источнику питания. Отметим, что оборудование обычно работает от 12 В, что соответствует стандартному автомобильному напряжению. Это питание можно взять с фонаря заднего хода или на панели предохранителей.

Рекомендуется использовать провода с сечением не менее 0.5 мм? для передачи электроэнергии. При использовании более длинных проводов выбирайте сечение от 1 мм?, чтобы избежать потерь.

Первый шаг – определить место установки соединительных блоков. Обычно для этого потребуется доступ к задней части автомобиля, где расположены фонари. Необходимо аккуратно снять обшивку, чтобы обеспечить возможность работы.

Следующим этапом будет подключение к источнику питания. Ниже приведена таблица с основными соединениями:

После подключения проверьте целостность системы с помощью мультиметра. Убедитесь, что напруга стабильна и соответствует норме. Завершите работу, аккуратно закрепив провода и установив на место обшивку. Это предотвратит возможные механические повреждения проводки во время эксплуатации транспорта.

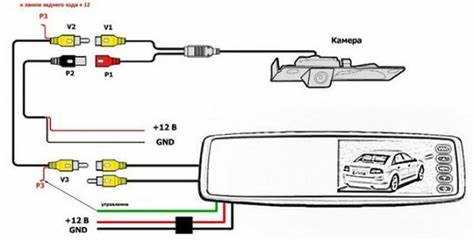

Настройка магнитолы для отображения видео

Для корректного отображения изображения с устройства на экране аудиосистемы, убедитесь, что меню установок настроено правильно. Откройте параметры устройства и найдите функцию управления видео.

Следующим шагом проверьте, активирована ли опция видеовыхода. Это необходимо для передачи сигнала на экран. Убедитесь, что выбран правильный источник сигнала, связанный с подключённым устройством.

Настройте яркость, контрастность и цветовую гамму изображения, чтобы качество отображения соответствовало вашим требованиям. Некоторые модели имеют предустановленные режимы просмотра, которые могут значительно упростить настройку.

Также рекомендуется протестировать отображение изображения, включив заднюю передачу и проверив, правильно ли работает сигнал. Обратите внимание на время задержки передачи изображения, это может влиять на удобство эксплуатации.

Если система поддерживает функции помощи при парковке, настройте их в соответствующем разделе меню, чтобы избежать неприятных сюрпризов при маневрировании.

После завершения всех настроек проведите повторную проверку, чтобы убедиться в отсутствии проблем с отображением видео на экране. Это обеспечит надёжность работы всей системы во время эксплуатации автомобиля.

Тестирование работы системы заднего хода

Для проверить функционирование системы, выполните следующие шаги:

1. Запустите двигатель автомобиля и убедитесь, что он находится в нейтральном положении.
2. Переведите рычаг трансмиссии в задний ход.
3. Обратите внимание на отображение изображения на экране мультимедийного устройства. Изображение должно появиться автоматически.
4. Проверьте качество изображения: оно должно быть четким и без искажений. Осмотрите на наличие посторонних объектов на экране.
5. Проведите тестовое заднее движение. Изображение должно обновляться в реальном времени, обеспечивая обзор ситуации за автомобилем.
6. Проверьте работу сенсоров, если они предусмотрены. Звуковые сигналы должны соответствовать удаленности от препятствий.

Если система не активируется или наблюдаются неполадки, выполните следующие проверки:

• Убедитесь в правильности всех подключений: проверьте, не ослаблены ли провода.
• Проверьте настройки мультимедийного устройства: возможно, требуется менять источник сигнала.
• Проделайте диагностику на наличие ошибок, если такая функция доступна.

При выявлении неисправностей обратитесь к профессионалу для более глубокой проверки. Это может потребовать специализированного оборудования или знаний.

Устранение возможных неполадок при подключении

Если система не функционирует корректно, выполните следующие действия:

• Проверка соединений: Убедитесь в надежности всех соединений. Повторно осмотрите разъемы и кабели на предмет механических повреждений.
• Питание: Убедитесь в наличии напряжения на проводах питания. Для этого используйте мультиметр. Регулярно возникающие проблемы с питанием могут быть связаны с предохранителями.
• Настройка видеосигнала: Убедитесь, что система настроена для отображения изображения. Проверьте, правильно ли выбрана камера как источник видео на панели управления устройства.
• Качество изображения: Если сигнал плохой, проверьте, не поврежден ли видеокабель. Убедитесь, что кабель не подвергается воздействию источников электромагнитного поля.
• Совместимость: Проверьте, совместимы ли элементы системы между собой. Некоторые магнитолы могут не поддерживать определенные модели камер.

Если несмотря на выполнение всех шагов устройство не работает, рекомендуется проконсультироваться с специалистом или обратиться в сервисный центр для более глубокой диагностики.
